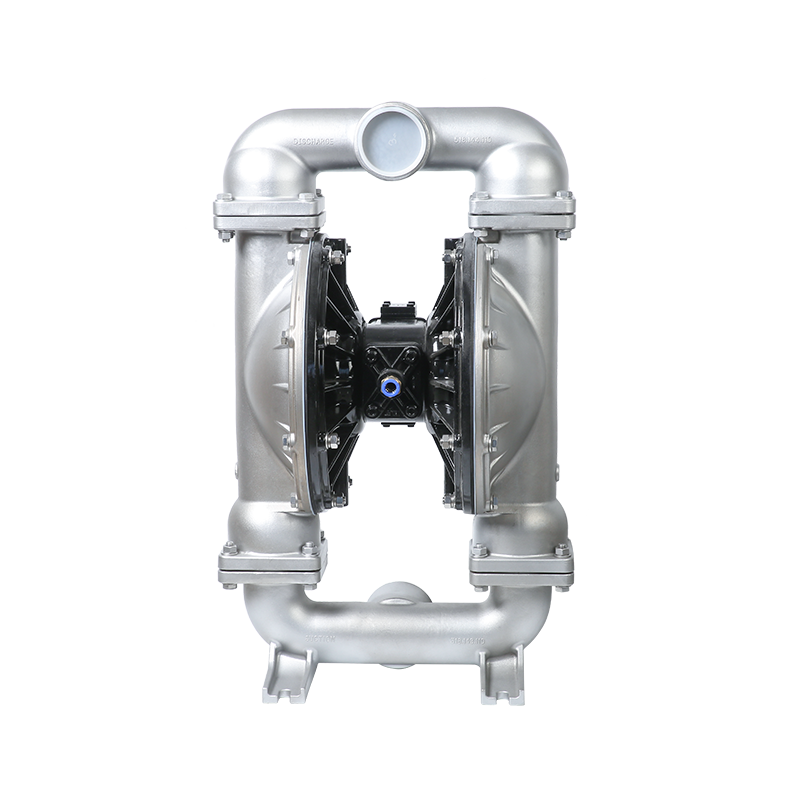

Bomba neumática de diafragma de acero inoxidable: la columna vertebral del manejo de fluidos sanitarios y corrosivos

Las industrias de procesamiento enfrentan difíciles desafíos de bombeo. Emulsiones sensibles al cizallamiento. Lodos abrasivos. Pastas viscosas. Solventes inflamables. Sin el diseño correcto de la bomba, existe un riesgo para la calidad del producto. un bomba de diafragma neumática de acero inoxidable reúne dos atributos críticos: construcción resistente a la corrosión y operación a prueba de explosiones. Maneja fluidos delicados sin degradación. Funciona con aire comprimido sin fuentes de ignición eléctricas. Facilita la validación de la limpieza y acorta el tiempo de inactividad.

Cómo funciona una bomba de diafragma neumática de acero inoxidable

Utiliza presión de aire alterna para flexionar dos diafragmas.

Una bomba neumática de diafragma de acero inoxidable contiene dos membranas flexibles conectadas por un eje común. Un lado de cada diafragma hace contacto con el fluido. El otro lado recibe aire comprimido. Una válvula de distribución de aire alterna la presión entre los dos diafragmas. Una cámara aspira líquido mientras que la otra lo expulsa. El ciclo se repite continuamente. Todo es autocebante. Todo es capaz de hacerlo.

La bomba maneja materiales viscosos sin degradarlos. El ingeniero de procesos selecciona la bomba para productos sensibles al cizallamiento. Los diafragmas se mueven suavemente. El fluido experimenta bajas velocidades internas. Las emulsiones permanecen estables. Las células permanecen intactas.

Elimina los sellos rotativos y los sellos mecánicos del eje.

Las bombas convencionales tienen sellos dinámicos que se desgastan y tienen fugas. Una bomba neumática de diafragma de acero inoxidable no tiene un eje giratorio que penetre en la cámara de fluido. Los diafragmas forman una barrera estática. El líquido está completamente contenido. Se eliminan las fugas. Se evita la pérdida de producto.

¿Qué hace que la construcción de acero inoxidable sea fundamental?

Resistencia a la corrosión para medios agresivos

Las superficies en contacto con el fluido están fabricadas de acero inoxidable austenítico. Una bomba de diafragma neumática de acero inoxidable utiliza grados como 304, 316 o 316L. El material resiste las picaduras de cloruros. Resiste ambientes ácidos y alcalinos. La superficie permanece pasiva. Se evita la contaminación por corrosión metálica.

Acabado sanitario para aplicaciones higiénicas.

Las superficies internas están pulidas hasta obtener un acabado liso. Una bomba neumática de membrana de acero inoxidable alcanza una rugosidad superficial (Ra) inferior a 0,8 micrómetros. La superficie lisa evita la adhesión bacteriana. La limpieza in situ (CIP) es eficaz. La esterilización in situ (SIP) es práctica. La bomba cumple con las pautas de la FDA y EHEDG.

Integridad de la soldadura para retención de presión.

El cuerpo de la bomba se ensambla con soldaduras de penetración total. Una bomba neumática de diafragma de acero inoxidable se somete a una inspección radiográfica o con tintes penetrantes. Las soldaduras están libres de porosidad. La bomba soporta ciclos de presión repetidos.

Esto es lo que ofrece una configuración típica de bomba:

• Rango de flujo: 5 a 150 litros por minuto
• Presión de descarga: hasta 8,6 bar
• Temperatura del fluido: hasta 120°C para servicio continuo
• Acabado superficial: Ra 0,8 µm o mejor
• Consumo de aire: 0,5 a 2,5 m³/min dependiendo del tamaño

Donde sobresale una bomba de diafragma neumática de acero inoxidable

Procesamiento de alimentos y bebidas.

Los jarabes, purés de frutas y salsas requieren una transferencia suave. Una bomba neumática de membrana de acero inoxidable mueve estos productos sin airearlos ni separarlos. La bomba se desmonta fácilmente para su limpieza.

Farmacéutica y biotecnología

Las soluciones de proteínas y los cultivos celulares son sensibles al corte. Una bomba de diafragma neumática de acero inoxidable proporciona un manejo de bajo cizallamiento. La limpieza de la bomba está validada. Hay conexiones estériles disponibles.

Química y petroquímica

Los disolventes y monómeros agresivos requieren un bombeo sellado. Una bomba neumática de diafragma de acero inoxidable contiene fluidos peligrosos. La bomba está diseñada a prueba de explosiones. No hay energía eléctrica presente en la cámara de bombeo.

Pinturas y revestimientos

Las dispersiones pigmentadas son abrasivas y viscosas. Una bomba neumática de membrana de acero inoxidable manipula los sólidos sin sedimentarlos. La bomba es de velocidad lenta. No corta demasiado las partículas dispersas.

Aguas residuales y efluentes industriales

Los flujos de desechos corrosivos contienen sustancias químicas mixtas. Una bomba neumática de membrana de acero inoxidable trasvasa el efluente. La bomba tolera diferentes propiedades del fluido.

Qué buscar en una bomba de diafragma neumática de acero inoxidable

La especificación del acabado superficial.

Se deben verificar las superficies de contacto con el fluido. Una bomba neumática de diafragma de acero inoxidable debe proporcionar una medición documentada de la rugosidad de la superficie. El valor Ra debe poder alcanzarse después de la soldadura y la fabricación.

La compatibilidad del material del diafragma.

Los diafragmas entran en contacto directamente con el fluido. Una bomba de diafragma neumática de acero inoxidable ofrece opciones de diafragma como PTFE, EPDM y FKM. El material seleccionado debe resistir el ataque químico y mantener la flexibilidad a la temperatura de funcionamiento.

El diseño de la válvula de retención de bola.

Las válvulas de entrada y salida utilizan bolas esféricas. Una bomba neumática de diafragma de acero inoxidable tiene materiales de bolas adaptados al fluido. Bolas duras para lodos abrasivos. Bolas blandas para pastas viscosas. Las guías de bolas evitan que se atasquen.

La facilidad de limpieza y drenaje.

La bomba debe drenar completamente sin volúmenes atrapados. Una bomba neumática de diafragma de acero inoxidable tiene conductos internos inclinados. Sin bolsillos ciegos. Sin piernas muertas. La bomba drena en orientación vertical.

El sistema de distribución de aire.

La válvula de aire debe ser confiable y seca. Una bomba neumática de diafragma de acero inoxidable incluye un filtro de aire y un lubricador. La válvula no requiere lubricación externa. Opera en ambientes polvorientos.

Esto es lo que hace que una bomba sea confiable:

• Grado de acero inoxidable apropiado para el fluido.
• Acabado superficial documentado y verificado.
• Material del diafragma compatible con la química del proceso.
• Geometría interna totalmente drenable
• Válvula de aire con baja tendencia a la formación de hielo.
• Útil sin herramientas especiales

Una bomba neumática de membrana de acero inoxidable es una combinación específica de material y tecnología de accionamiento. Pero sí determina si un producto sensible llega intacto o degradado a la línea de llenado. Decide si la planta de producción sigue siendo segura o si enfrenta riesgos de ignición. Elija una bomba con el grado de acero inoxidable adecuado, acabado superficial verificado, elastómeros compatibles y geometría drenable. Sus productos cumplirán con las especificaciones. Tus operaciones serán más seguras. Ese es el propósito de una bomba neumática de diafragma de acero inoxidable. Para hacer que los fluidos difíciles se transfieran de manera confiable y suave.
