¿Qué es una bomba de diafragma?

Una bomba de diafragma es una bomba de desplazamiento positivo que utiliza un diafragma flexible para transportar fluidos. Su característica central es que el medio de transporte está completamente aislado del mecanismo de accionamiento por el diafragma, y ​​es adecuado para manejar medios corrosivos, de alta viscosidad o que contienen partículas. La siguiente es una introducción detallada:

Principio de trabajo
MOVIMIENTO DE DIFHRAGMO REPROCADO:
El diafragma es impulsado por un tránsito neumático, hidráulico, mecánico o eléctrico para recipar en la cámara de la bomba. Cuando el diafragma se contrae hacia adentro, el volumen de la cavidad aumenta para formar una presión negativa para inhalar el fluido; Cuando se expande hacia afuera, la cavidad se comprime para descargar el fluido.

La válvula unidireccional controla la dirección del flujo:
Una válvula unidireccional (válvula de bola o válvula de aleta) se coloca en la entrada y la salida para garantizar el flujo unidireccional del fluido y evitar el flujo de retorno.

Tipos principales

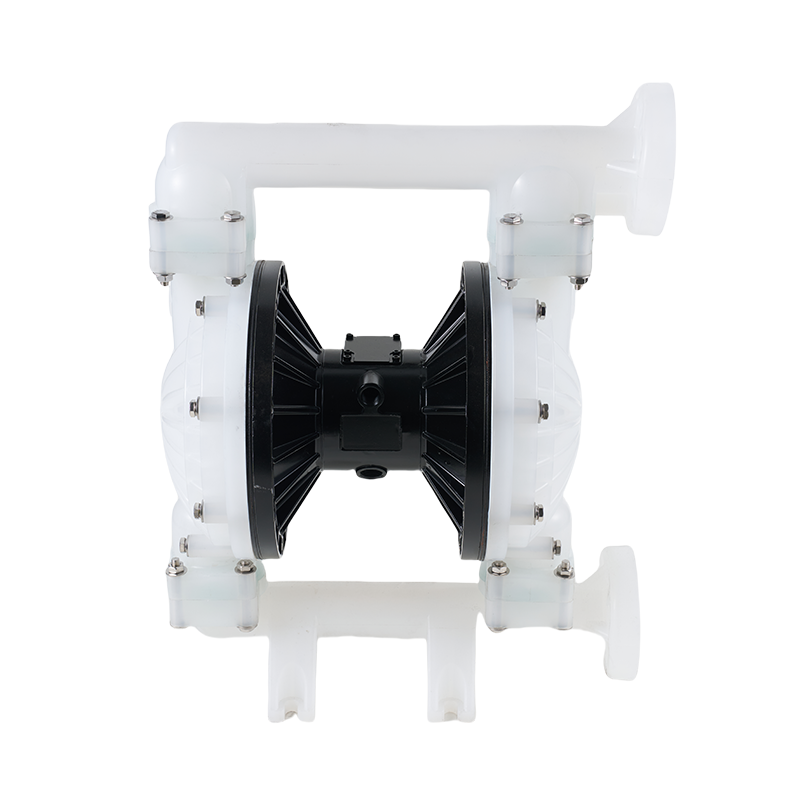

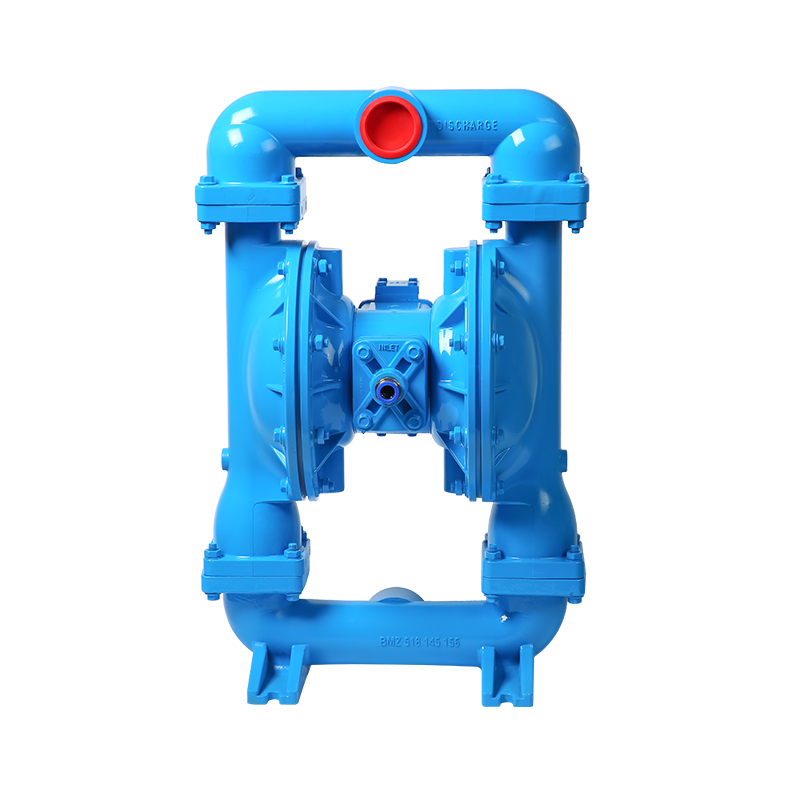

Bomba de diafragma neumático

Modo de transmisión: el aire comprimido empuja el diafragma, no se requiere electricidad, a prueba de explosión y puede funcionar.

Ventajas: estructura simple, alta seguridad, adecuada para entornos inflamables y explosivos.

Bomba de diafragma eléctrico

Modo de transmisión: el motor impulsa el diafragma a través de un mecanismo de biela de conexión de manivela, que es adecuado para requisitos de flujo estable.

Bomba de diafragma hidráulico

Modo de transmisión: el aceite hidráulico empuja el diafragma, con mayor presión, a menudo utilizada para el transporte de precisión de alta presión (como procesos químicos).

Características del núcleo
Diseño sin fugas: el diafragma aísla el medio y los componentes de conducción para evitar el sellado de problemas de fuga.

Capacidad de autoconación: la succión seca es posible (no es necesario cebar la bomba), y el rango de succión puede alcanzar de 5-6 metros.

Resistencia a la corrosión/resistencia al desgaste: el diafragma y los materiales corporales de la bomba son opcionales (como PTFE, caucho, metal), adecuados para medios que contienen partículas altamente corrosivas o sólidas.

Regulación de flujo: La velocidad de flujo se ajusta por la presión o la velocidad del aire, y la pulsación es menor que otras bombas de desplazamiento positivo.

Áreas de aplicación
Industria química: transmitir líquidos corrosivos como ácidos, álcalis y solventes.

Alimentos/productos farmacéuticos: diseño sanitario, manejo de fluidos de alta pureza o sensibles.

Minería/Protección del medio ambiente: manejo de lloses que contienen lodo y partículas abrasivas.

Industria nuclear: transporte seguro de medios radiactivos.

Ventajas y desventajas
Ventajas: buen sellado, mantenimiento simple, una fuerte adaptabilidad y puede ejecutar ociosamente.

Desventajas: el diafragma es propenso al daño por fatiga (debe reemplazarse regularmente), y la pulsación de salida es grande (puede aliviarse agregando un amortiguador de pulsación).

Parámetros clave para la selección
Flujo y presión: seleccione de acuerdo con las condiciones de trabajo.

Material de diafragma: el caucho, el PTFE o el metal se seleccionan de acuerdo con las características del medio.

Tipo de válvula: la válvula de bola es adecuada para medios granulares, y la válvula de colgajo es adecuada para líquidos de alta viscosidad.

Diaphragm pumps are a choice for special working conditions due to their safety and adaptability, especially in situations where zero leakage is required.
